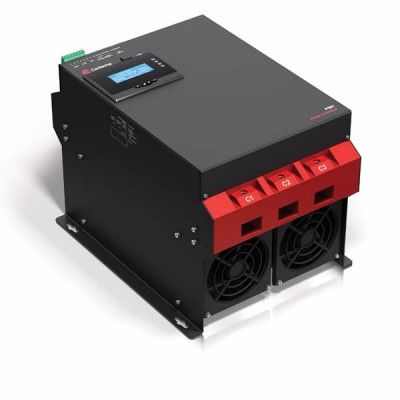

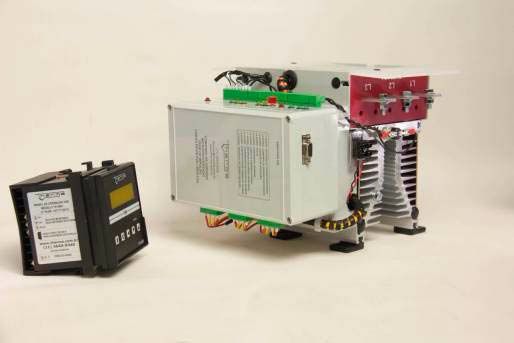

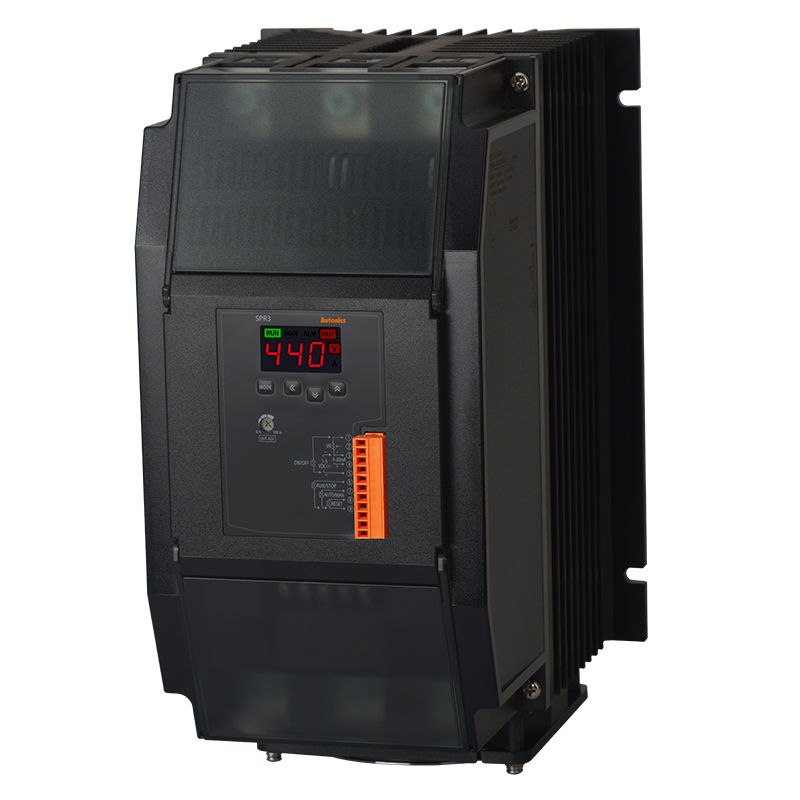

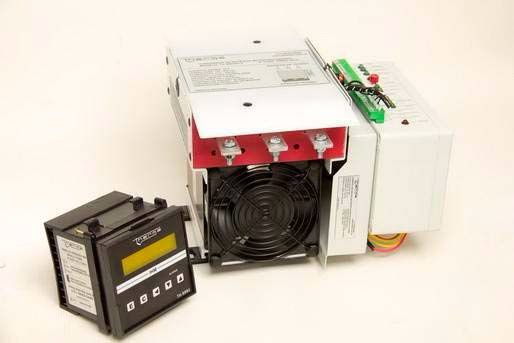

Controlador de Potência

São instrumentos utilizados para comutar e controlar a quantidade de energia transferida a um circuito de potência (carga resistiva ou indutiva).
Normalmente são aplicados no controle de temperatura de estufas, fornos, injetoras e em primários de transformadores.
O princípio de funcionamento do controlador de potência constitui-se em receber em sua entrada de controle um sinal analógico linear de tensão, corrente, proveniente de um controlador de temperatura< CLP ou manualmente através de um potenciômetro e regular o tempo de condução dos tiristores, a fima de fornecer a quantidade de energia necessária ao meio controlado.
Os controladores de potência podem ser controlados por:

• Trem de Pulsos: Consiste na variação da largura dos pulsos, proporcionalmente ao sinal de controle, sincronizando os disparos dos tiristores somento no cruzamento da senóide em zero da tensão aplicada (Zero Crossing). Por praticamente não gerar ruídos e harmônicas na rede elétrica é o controle ideal para os sistemas de aquecimento por resistências elétricas.
• Ângulo de Fase: Consiste na variação do ângulo de disparo para cada semiciclo da rede elétrica, onde os disparos dos tiristores ocorrem no momento que a onda atinge o ângulo de fase estabelecido pleo sinal de controle, ou seja, permite através do ângulo de condução da tensão ajustar a potência da carga. É utilizado para controlar o primário de um transformador e também em circuitos cujo aquecimento é feito através de lâmpadas.

Podem ser fabricados para controle monofásico, bifásico ou trifásico, com corrente de 100 a 1000A e refrigerados naturalmente ou através de ventilação forçada.
Na instalação elétrica dos controladores de potência é aconselhável o uso de fusíveis ultra-rápidos e que os mesmos sejam bem dimensionados e de boa qualidade a fim de proteger os tiristores de situações como curto-circuito ou fuga a massa.

A LIDER AUTOMAÇÃO possui uma linha completa de controladores de potência para controle de cargas resistivas e indutivas, assim como acessórios (IHM, cabos, componentes eletrônicos, etc...) para atender as mais variadas aplicações de processo.
Solicite um orçamento ou agende uma visita técnica.
